Spezifikationen und Unterschied von drei gemeinsamen Vakuum Flansch (CF, KF, ISO)
Jun 08, 2018| 1. CF-Flansch

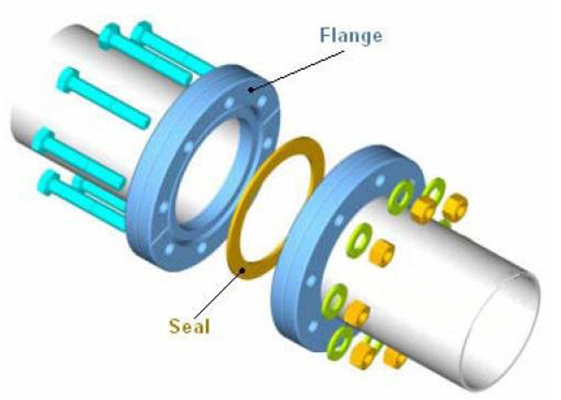

CF-Flansch bezieht sich auf Conflat Flang, eine Flanschverbindung, die im Ultrahochvakuum verwendet wird. Es ist eine Art statische Metalldichtung, die Hochtemperaturbacken standhalten kann.
Die Nennweite umfasst DN16, 40, 63, 100, 160, 200, 250.
Anwendbarer Vakuumgrad ist bis zu 10-12 mbar
Das Material der Flanschdichtung ist in der Regel Viton, PTFE, sauerstofffreies Kupfer usw.
Das Material der Flansche ist normalerweise 304, 316 Edelstahl.
2. ISO-KF
ISO-KF ist eine Art Schnellverschlussflansch für Vakuumsysteme. Es besteht aus zwei symmetrisch verteilten KF-Flanschen, O-Ring, Zentrierklammern und Klemmen. Es ist nicht notwendig, ein anderes Werkzeug zu verwenden, sondern lösen Sie einfach die Tellermutter von Hand, um die Verbindung zu lösen oder zu drücken.
ISO-KF Vakuumfittings sind kleine, schnell zu montierende Flanschverbindungen. Nennweiten sind DN 10, 16, 25, 40, 50.
Zu den Fertigungsstandards gehören DIN 28403, ISO 2861.
Anwendbarer Vakuumgrad ist bis zu 10-8 mbar.
Das Material der Flanschdichtung ist in der Regel Viton, Buna, Silikon, EPDM, Aluminium usw.
Das Material des Flansches ist normalerweise 304, 316 rostfreier Stahl, usw.
ISO-KF-Vakuumverbindungen bestehen normalerweise aus Flansch, Klemme, O-Ring und Zentrierring, wie die folgende Abbildung zeigt.
3. ISO-Flansch
ISO-Flansche und ihre Schläuche können in einem weiten Bereich von Anwendungen von Atmosphärendruck bis zu Hochvakuum verwendet werden, oft für die Montage und Demontage. Der Durchmesser eines typischen Rohrs beträgt mehr als 50 mm (2 Zoll). Wenn Sie damit O-Ringe aus Fluor-Gummi verwenden, kann es 150 ° C backen.
Zwei häufig verwendete ISO-Flansche sind ISO-K und ISO-F
ISO-K- und ISO-F-Vakuumarmaturen sind große Vakuumarmaturen mit Nennweiten von DN 63, 100, 160, 200, 250, 320, 400, 500 und 630.
Fertigungsstandards umfassen DIN 28404, ISO 1609.
Es kann dort eingesetzt werden, wo ein Vakuum von 10-8 mbar benötigt wird.
Das Material der Flanschdichtung ist normalerweise Viton, Buna, Silikon, EPDM, Aluminiumdraht, usw.
Das Material des Flansches ist normalerweise 304, 316 rostfreier Stahl, usw.
ein. ISO-K-Vakuumfittings bestehen normalerweise aus Flansch, Klemme, O-Ringen und Zentrierring wie in der folgenden Abbildung dargestellt.
b. ISO-F-Vakuumarmaturen bestehen normalerweise aus Flansch, O-Ring und Zentrierring. Im Gegensatz zu ISO-K sind ISO-F-Flansche robust wie die Abbildung unten.
